Как установить

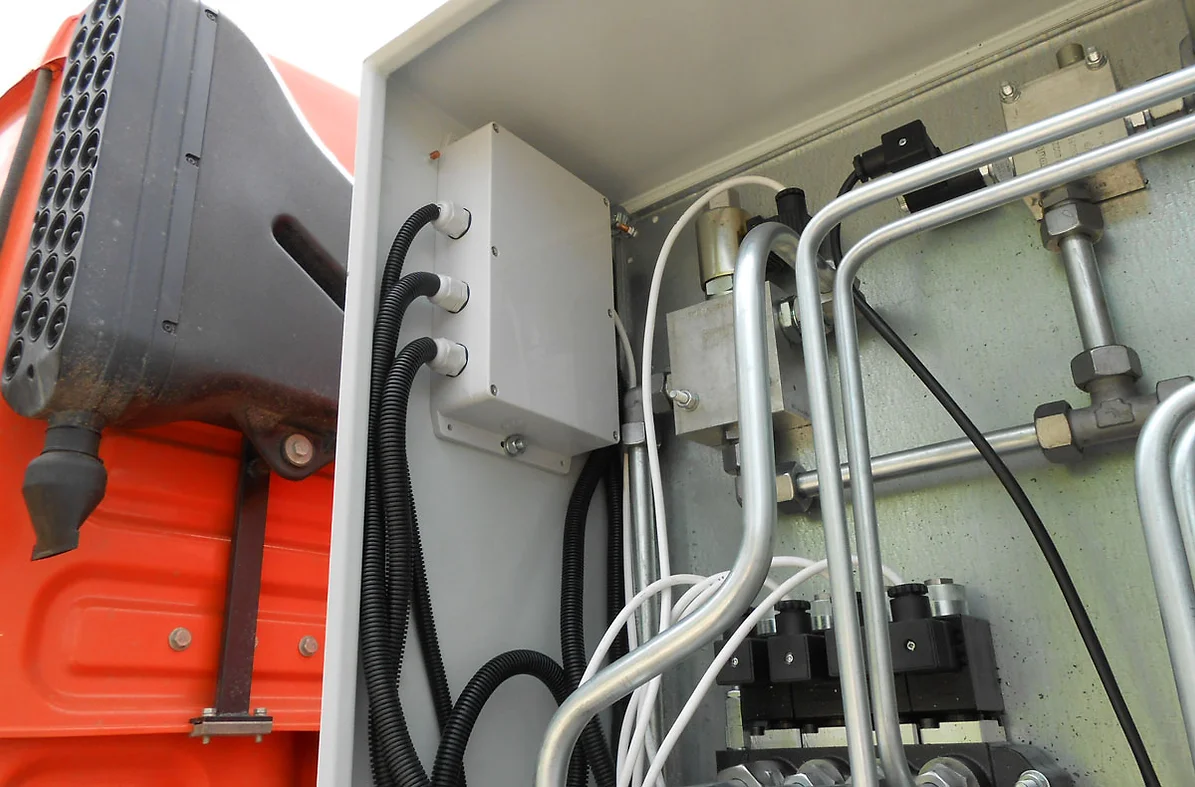

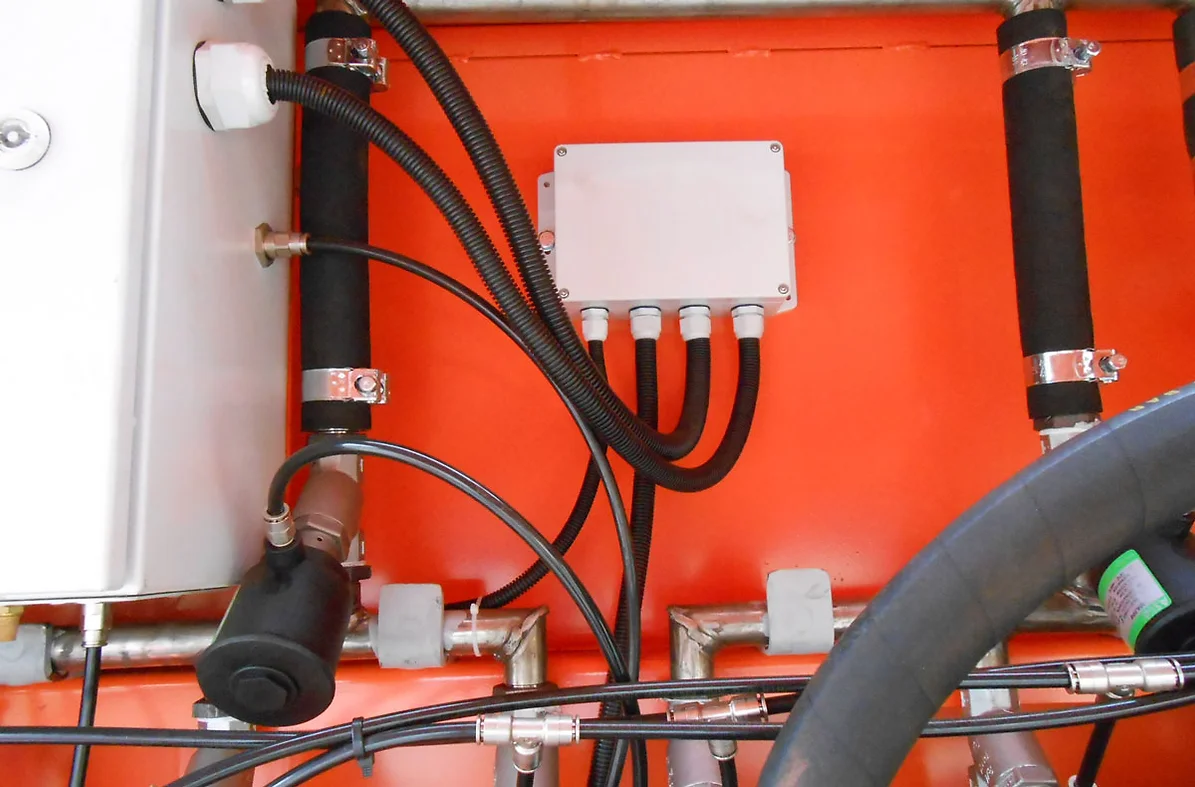

Посадочное место для исполнительного блока. Блок устанавливается на ровную поверхность и крепится с помощью винтов М4 или М5

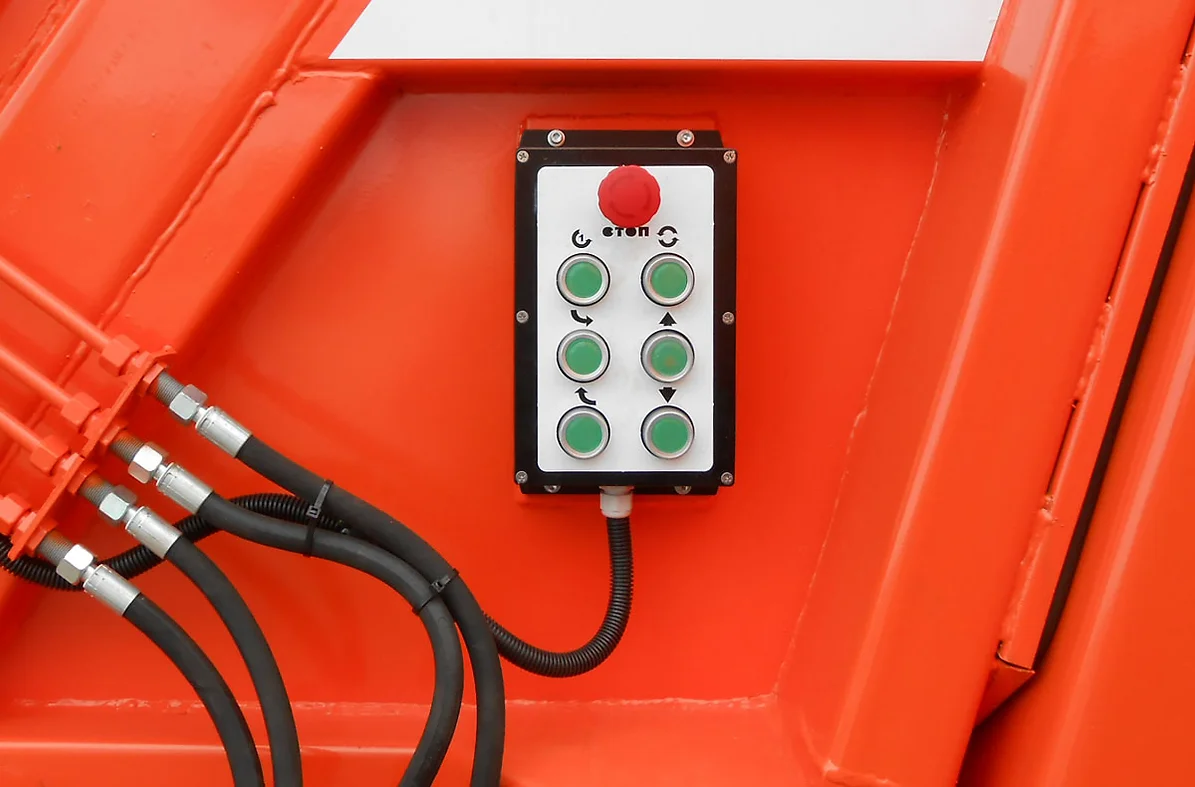

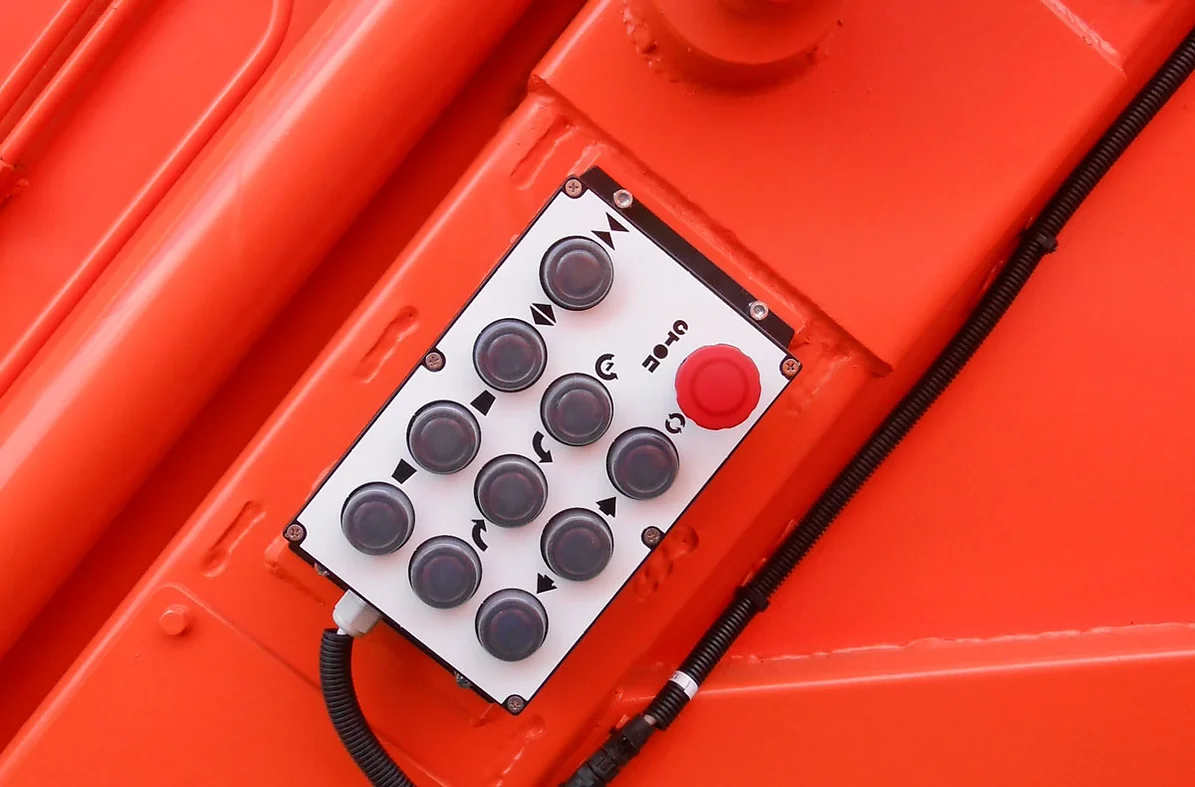

Посадочное место для кнопочного пульта управления. Пульт устанавливается на ровную поверхность и крепится винтами М4 или М5

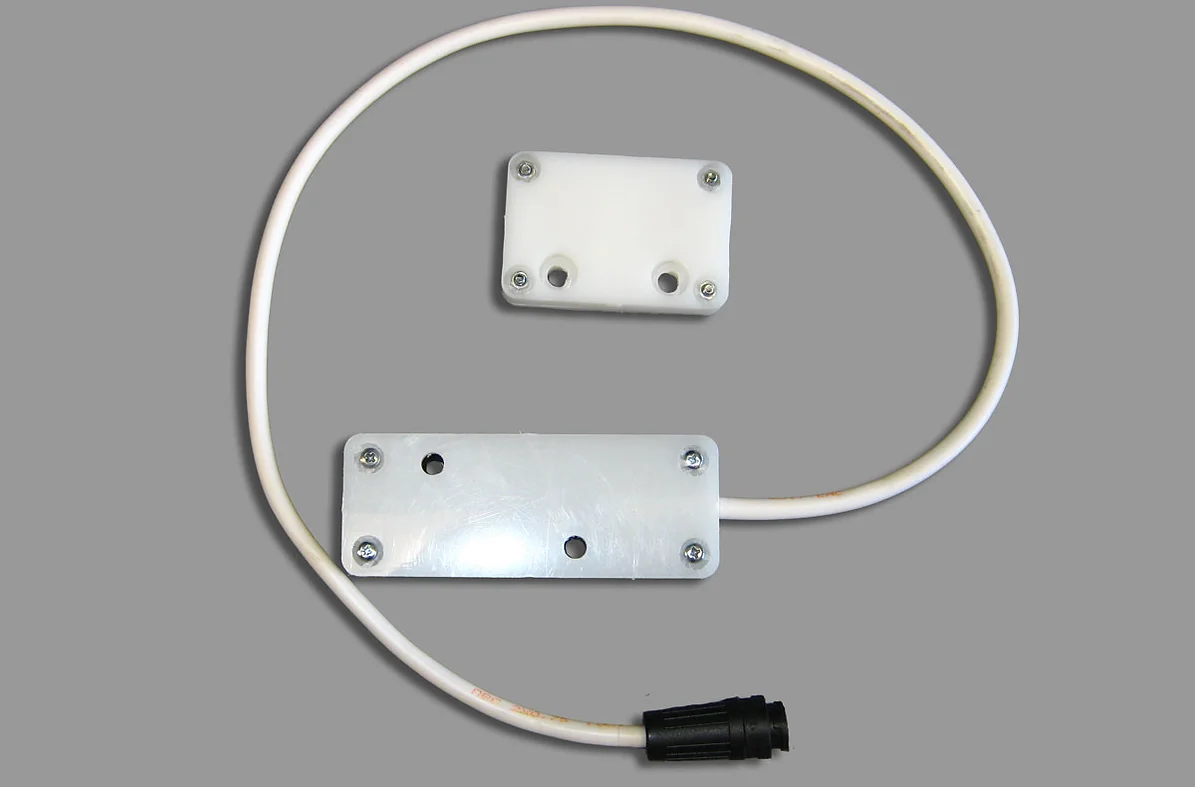

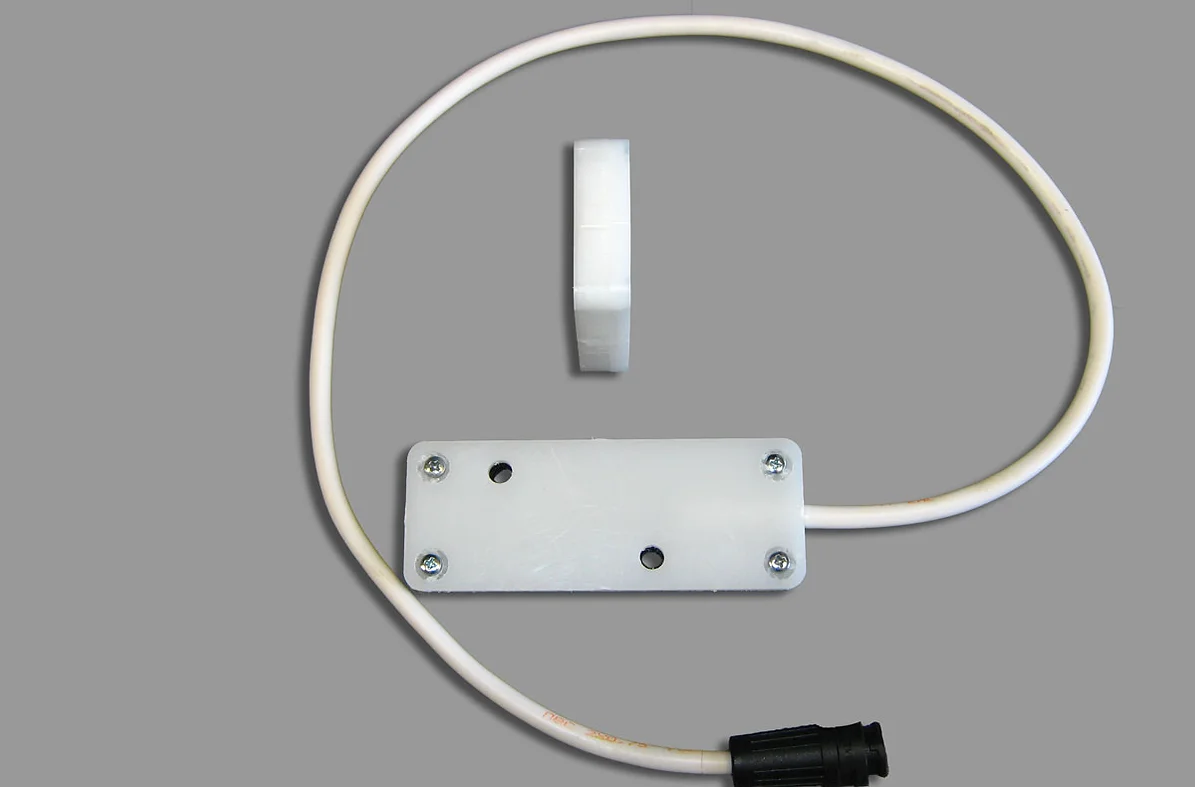

Посадочное место для датчика положения и магнитной мишени. Датчик и магнитная мишень устанавливаются на ровную поверхность, и крепятся с помощью винтов М5. Посадочное место для магнитной мишени должно обеспечивать фиксацию мишени в разных положениях, чтобы можно было настроить взаимное расположение датчика и мишени при нужном положении каретки.

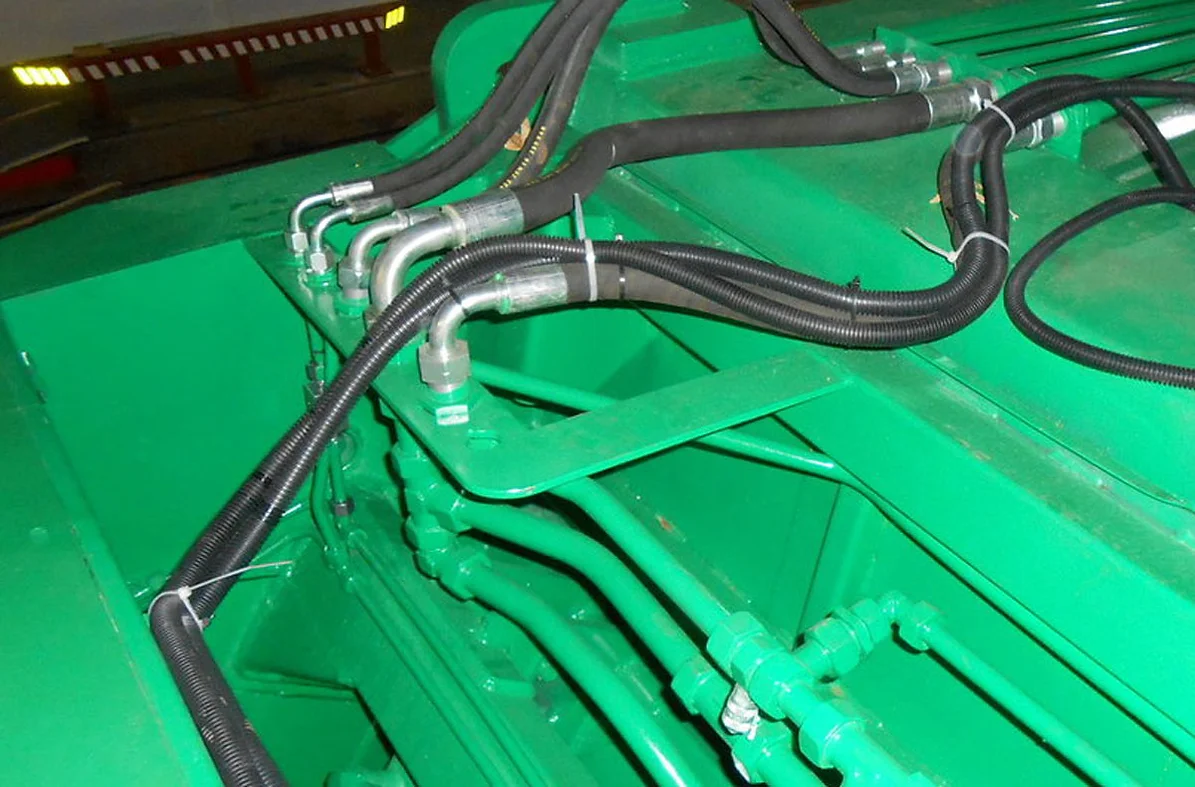

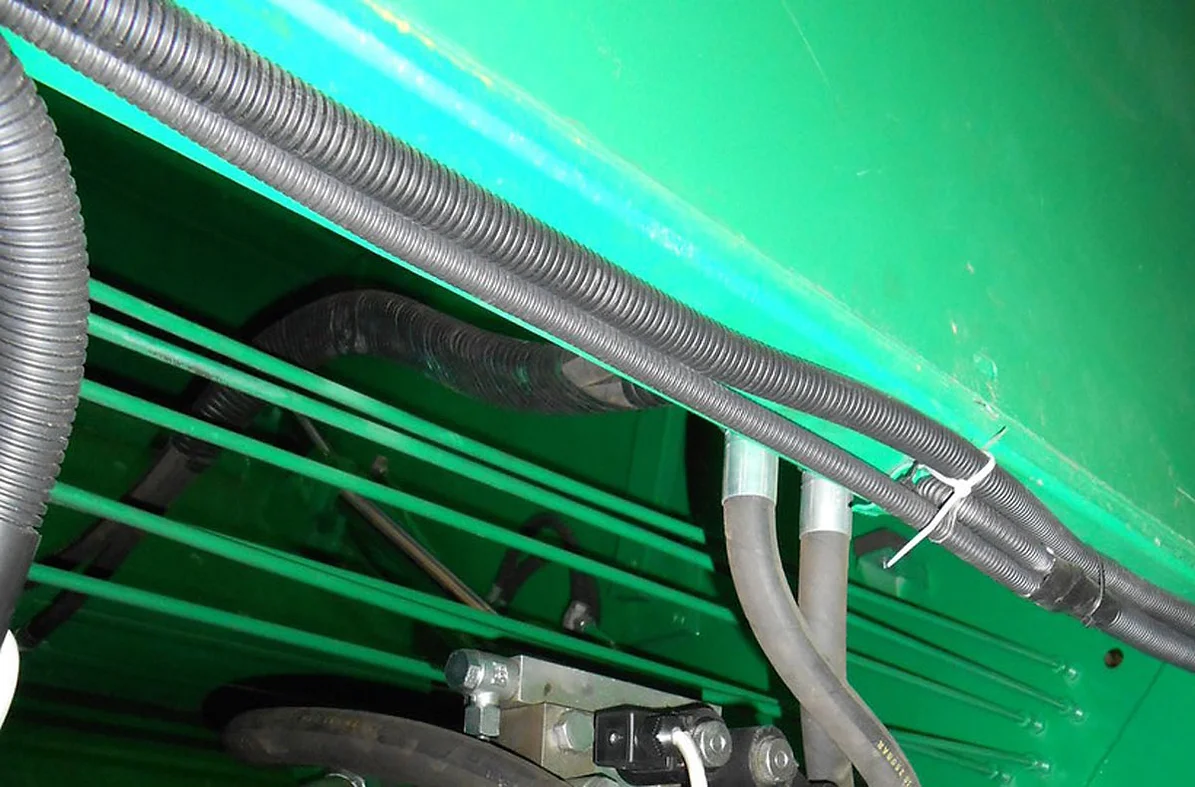

Маршрут прокладки кабелей. Нужно предусмотреть места креплений. Кабели должны быть проложены так, чтобы не было сильных провисаний. Также должны быть исключены опасности перетирания, разрыва, и нагрева кабеля.

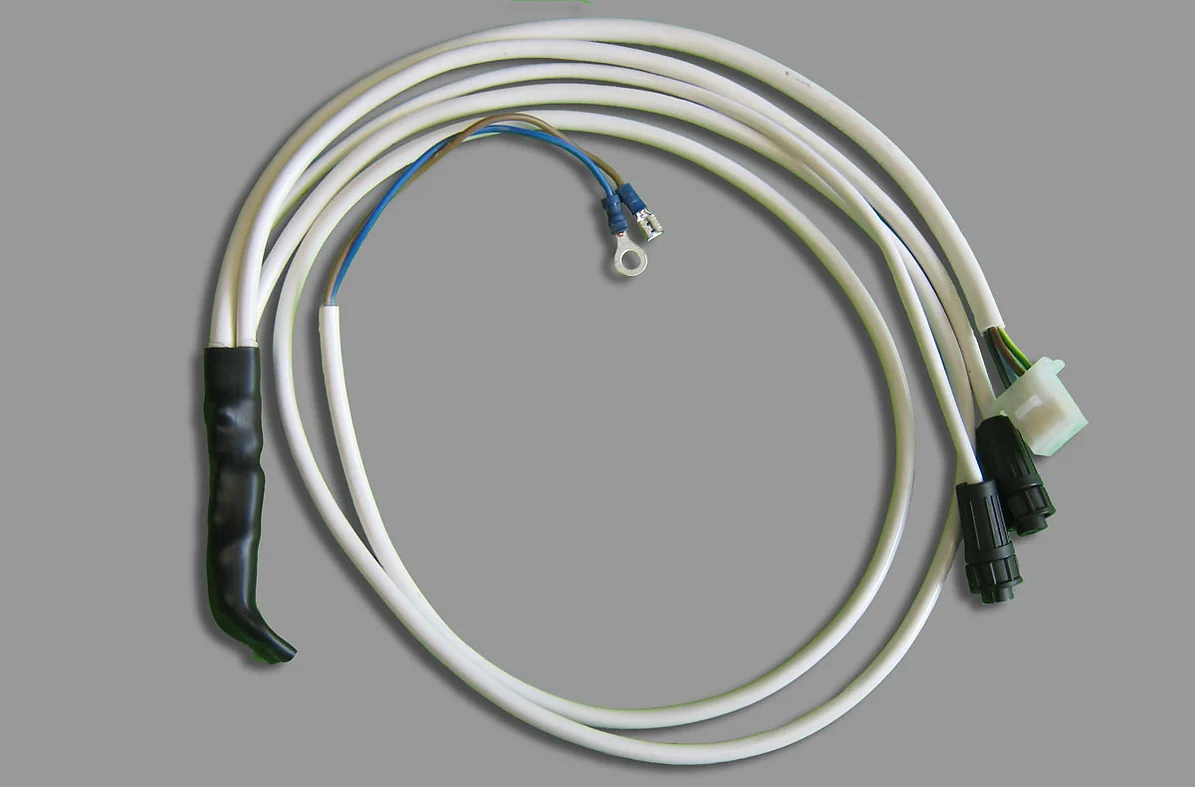

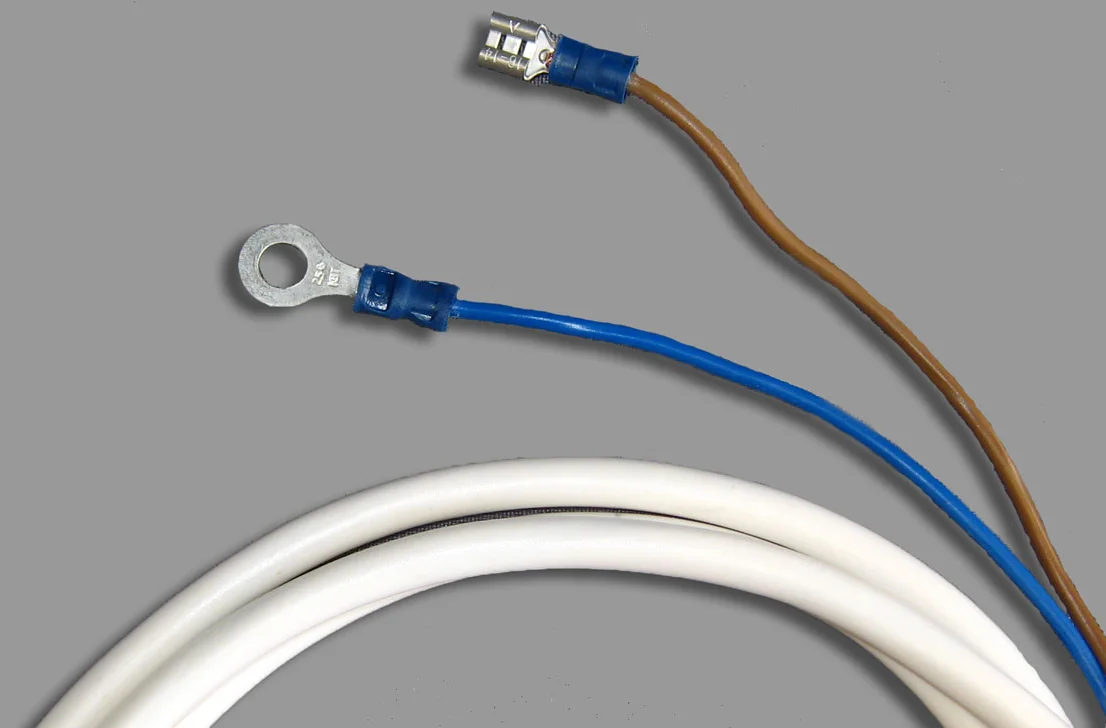

Контакты подключения кабеля питания системы и предохранитель. Выберите предохранитель, через который будет подаваться питание, выведите контакты для подключения кабеля.

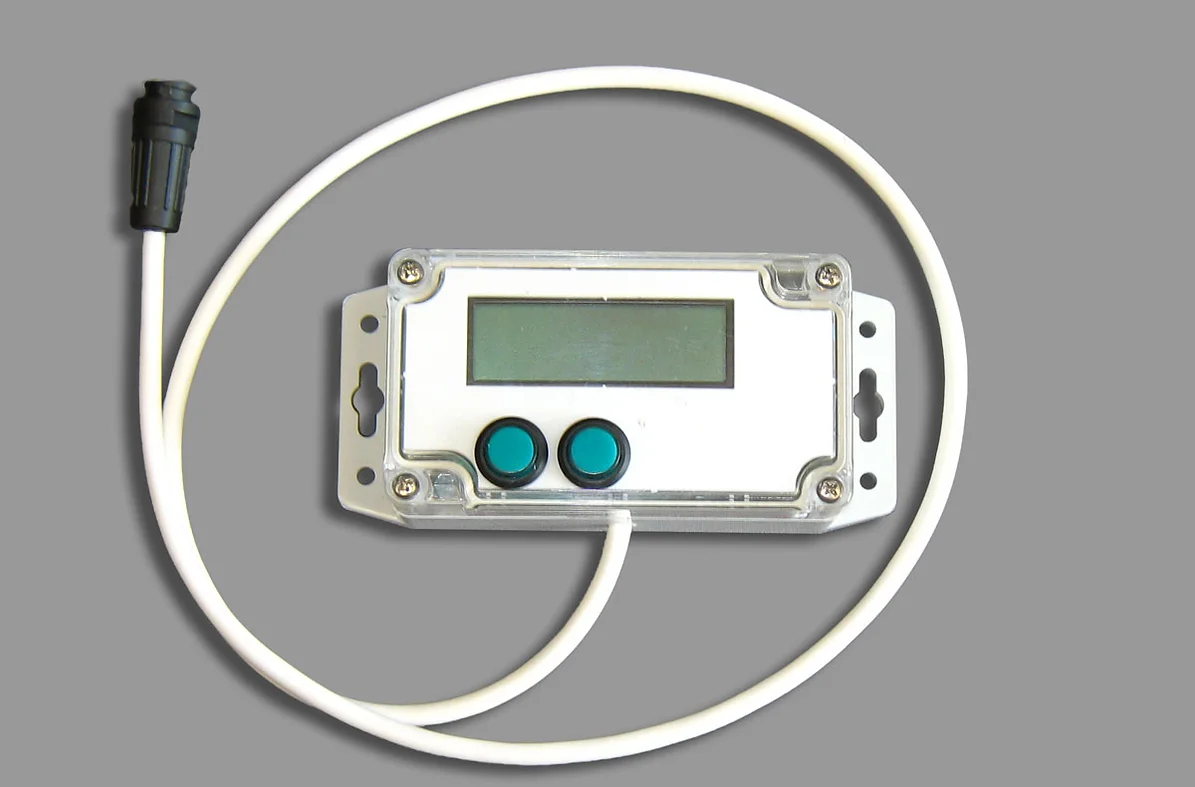

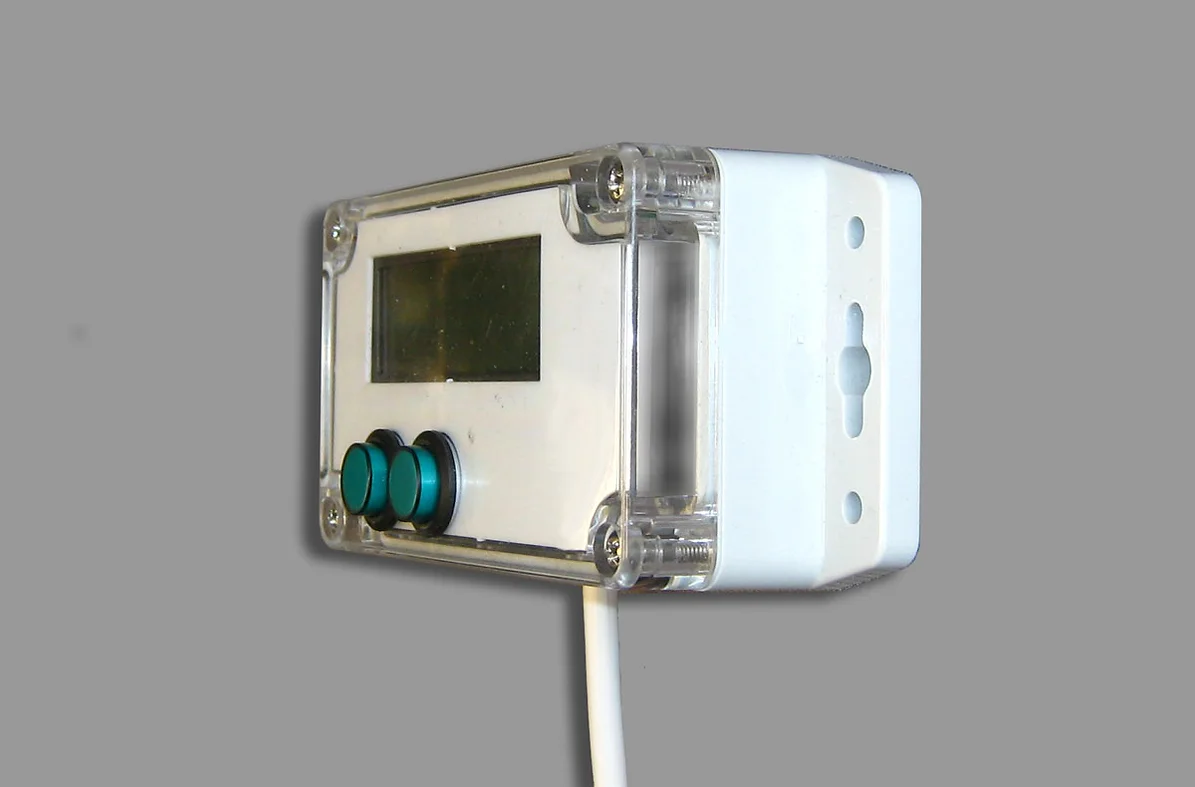

Место в кабине для информационного пульта. Поскольку данный пульт никак не влияет на работу САУ, то он может быть размещен в любом месте кабины, например, в бардачке.
